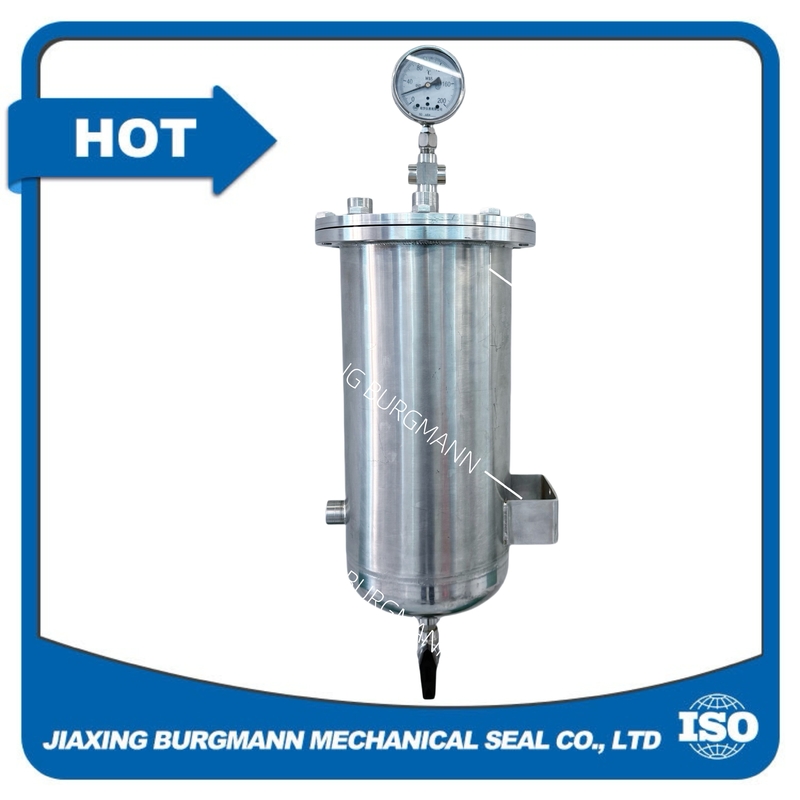

304/316 API Plan 53 Endüstriyel için Mekanik Mühür Yardımcı Sistemi

PI Plan 53 mekanik mühür yardımcı sistemiÇift basınçlı mekanik mühürler için tasarlanmıştır, bu da işlem sıvılarının sıfır emisyonunu sağlamak için pompa mühür odasından daha yüksek basınçta temiz, soğutulmuş bariyer sıvısı sağlar.Temel olarak aşağıdaki üç alt türü içerir::

- API Planı 53A: Sıfır yalıtım sıvısını mühürleme odasına ulaştırmak için dış gaz basınçlı yalıtım rezervuarını kullanır.ve yalıtım sıvısının basıncı harici bir gaz düzenleyicisi tarafından kontrol edilirDış mühürlü odanın basıncı mühürlü ortamın basıncından 0.14 - 0.17 MPa daha yüksek olmalıdır.Ama basınçlı gaz doğrudan yalıtım sıvısı üzerinde etki eder., bu da gazın sıvıya çözülmesine neden olabilir ve mühürlemenin çalışmasını etkileyebilir.

API Planı 53B: Mühürlü sıvı dolaşım sistemini bir mesane tipi basınç artıran cihazla basınçlandırır ve sonra bir pompa ile dolaşır.Sıcaklık hava soğutmasıyla veya su soğutmasıyla çıkarılır.Mesane basıncını artıran cihaz, içten şişmiş bir mesane tarafından sağlanır.ve izolasyon sıvısı sızdırıldığında bir dereceye kadar telafi edebilir.

- API Planı 53C: İzolasyon sıvısı, ortamın basıncının büyük dalgalanmaları olan çalışma koşullarında kullanılan basınç artıran bir tank aracılığıyla ortam tarafından dolaylı olarak basınçlandırılır.Basınç artıran tank, piston tipi bir akülatördür.Entegre tasarımlı akıntı sistemi, yalıtım sıvısını otomatik olarak basınçlandırmak için güç sağlamak için mühür üzerindeki pompa halkalarını kullanır.Bölünmüş tasarımlı akıntı sistemi, izolasyon sıvısını bir soğutucuda soğutur ve daha sonra soğutma ve akıntı için mühürlü odaya dolaşır., ve basınç pistonunun üst kısmına bağlı bir dal borusu aracılığıyla izolasyon sıvısının otomatik basınçlandırılmasını gerçekleştirir.
